PRESENTATION


Movia est un logiciel complet et évolutif d'acquisition et d'analyse de vidéos et de mesures de capteurs (EMG, forces, pressions, marqueurs, …). En permettant des configurations des plus simples ne contenant que des vidéos, aux plus sophistiquées mélant vidéos et capteurs variés, il s'adapte aux divers besoins en métrologie de praticiens de santé, de scientifiques et d'industriels.
La base de données intégrée de Movia simplifie le stockage, la recherche, l'accès et la comparaison des enregistrements. Elle peut être implantée localement ou sur un serveur distant sans surcoût, ce qui permet une utilisation à distance et à partir de plusieurs ordinateurs simultanément. Les plus récentes technologies de Microsoft (.Net, C#) ont été utilisées pour le développement de Movia ce qui facilite ses évolutions et garantie sa compatibilité avec les systèmes Windows actuels et futurs.

haut de la page

UN LOGICIEL COMPLET ET CONVIVIAL


Grâce à son ergonomie avancée, Movia est très convivial, simple d'utilisation et rapide à prendre en main. Sa capacité à gérer différentes configurations évite à l'utilisateur d'avoir à prendre en main plusieurs logiciels et permet de centraliser dans un seul outil, tous les enregistremnts relatifs à un sujet. Il intègre en outre une aide en ligne à laquelle l'utilisateur peut trouver réponse à toutes ses questions.

Cette convivialité n'est pas obtenue au détriment de la puissance et de la souplesse du logiciel. Movia dispose notamment d'un wizard permettant de définir aisément la configuration des acquisitions. Movia intègre également des éditeurs intuitifs grâce auxquels les vues des diverses données (vidéos, courbes,...) peuvent être conçues à la demande, au cas où celles présentées par défaut par Movia ne satisferaient pas pleinement.

Movia dispose d'un système de feedback et de monitoring d'une grande souplesse permettant de contrôler en temps réel l'évolution des signaux à acquérir et bien sur de la vidéo. Ce procédé de feedback peut aussi être employé pour présenter aux sujets des informations en cours d'expérimentation, comme par exemple des vecteurs forces supperposés aux vidéos et issus de plates-formes de forces.

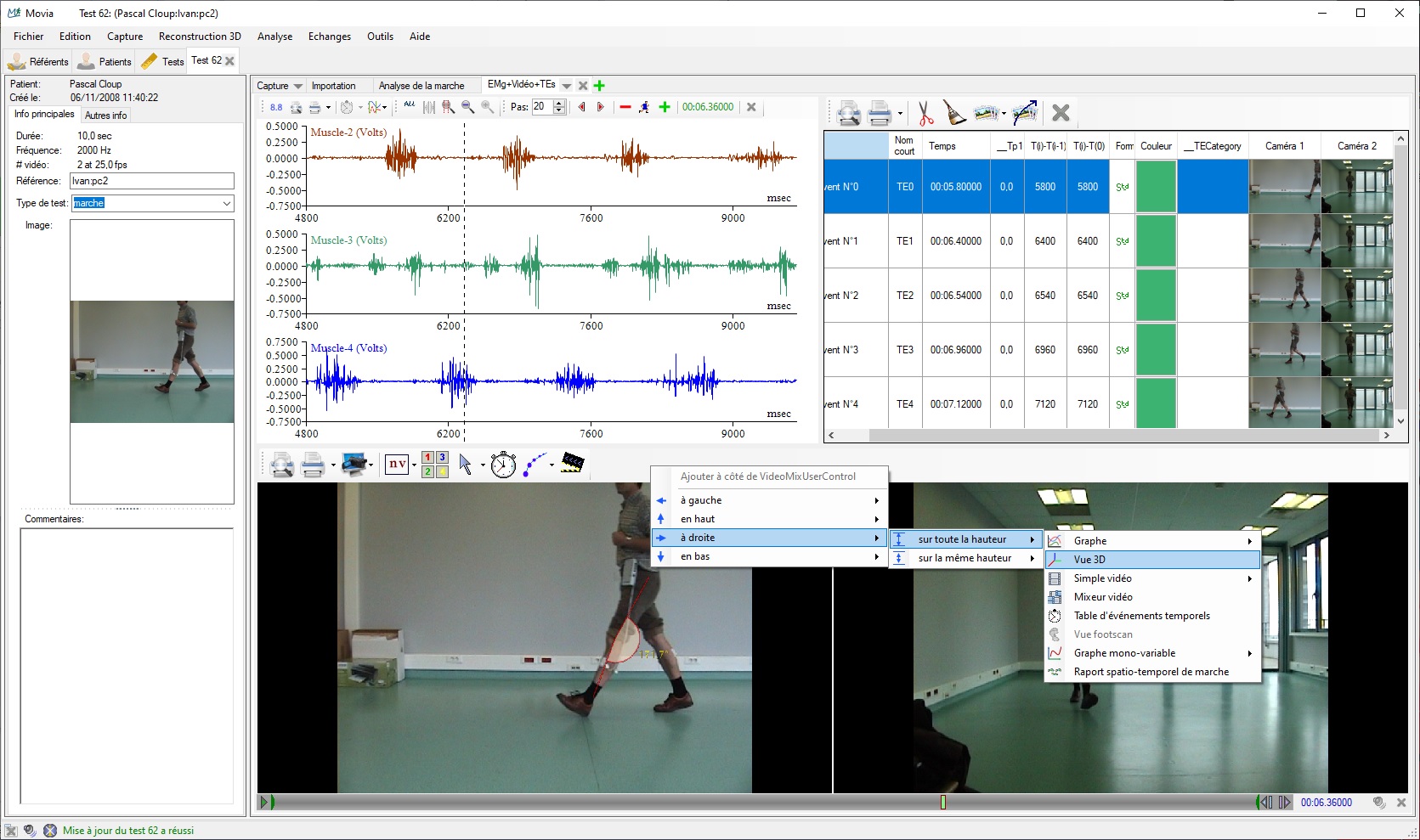

ecran généré par Movia
Fenêtre principale de Movia affichant un test

Les données acquises peuvent alors être traitées et/ou présentées sur des graphes de différents types (y=f(temps), y=f(x),...) avec les vidéos en parallèle. Des curseurs manipulables par l'utilisateur permettent de pointer un instant précis sur les graphiques et les vidéos, Movia assurant en permanence la correspondance entre les images affichées et l'instant pointé sur les graphiques. Movia intègre des outils d'exploitation des vidéos permettant de zoomer, d'effectuer des mesures 2D sur images arrêtées (angles, distances) complétant les données acquises.
La plupart des vues peuvent évidement être imprimées individuellement ou en groupe pour former des rapports. Movia dispose aussi d'un outil permettant de créer des vidéos d'écran en un seul clic telles que celles affichées ci-dessous.

haut de la page

VIDEO - TRACKING 2D DE MARQUEURS


Movia peut capturer des vidéos provenant de plusieurs caméras simultanément. Leur nombre n'est limité que par les capacités de l'ordinateur. Elles peuvent être de plusieurs types (caméras IDS usb3 ou GigE, caméscopes HD ou toute caméra compatible DirectShow (caméscopes, caméras, webcam(*)).

Lorque Movia utilise des caméras GenICam IDS, des marqueurs rétro-réfléchissants peuvent être localisés en 2D en temps réel. Leurs trajectoires 2D ainsi que des kinégrammes peuvent alors être affichés en superposition des vidéos. Des angles peuvent aussi être calculés et représentés sous forme de graphes et aussi en superposition des vidéos.

A gauche, Vidéo d'une analyse de la marche avec 2 caméras à 100 Images/sec et tracking 2D de marqueurs, à droite comparaison du même test avec un second sans tracking

Comparaison de 4 tests acquis à partir de caméras haute vitesse

haut de la page

EMG ET VIDEO


Movia peut capturer simultanément des signaux EMG en provenance de MobiEMG-WL ou d'autres dispositifs ayant des sorties analogiques connectées à un module d'acquisition analogique/numérique NI.

Vidéo d'une analyse de la marche avec MobiEMG-WL muni de 4 capteurs EMG, d'accéléromètres tri-axiaux et de 2 caméras à 100 Images/sec

haut de la page

PLATES-FORMES DE FORCES ET VIDEO


Lorsque Movia utilise des caméras GenICam IDS et des plates-formes de forces, des vecteurs forces 3D peuvent être tracés en superpositon des vidéos en temps réel (feedback) comme en temps différé.

Vidéo ralentie 2 fois d'une analyse de la marche avec 1 plate-forme de forces, MobiEMG-WL et 2 caméras à 100 Images/sec

haut de la page

Analyse des paramètres spatio-temporels de la marche


A partir de coordonnées 3D de 1 ou 2 marqueurs par pied, Movia est capable de déterminer les paramètres spatio-temporels de la marche tels que les durées des principales phases, les longueurs des pas et foulées, les angles d'ouverture (avec 2 marqueurs par pied). Les données nécessaires à cet algorithme peuvent être importées de tout système capable de déterminer des coordonnées 3D de marqueurs anatomiques (Saga-3, Vicon, Qualysis,...) et de les exporter en fichier C3D que Movia importera. L'exécution et le traitement est entièrement automatique.


Anlayse d'une marche à partir de données importées d'un fichier C3D


Comparaison de 2 marches

haut de la page

CAPTEURS MICROSTRAIN


Movia supporte la gamme de capteurs wireless de MicroStrain. Il suffit de connecter une station réceptrice de type WSDA sur le port USB ou série du PC, de placer et configurer les capteurs pour que Ivan puisse les utiliser de la même manière que tous les autres capteurs (plates-formes de forces, EMG, ...). La synchronisation entre les différents procédés d'acquisition (Daq, MobiEMG-WL, vidéo) est assuré par Movia.

Vidéo ralentie 2x d'une course avec MobiEMG-WL, 3 capteurs MicroStrain et 2 caméras à 100 Images/sec

haut de la page

LES ECHANGES DE DONNEES

Movia est un logiciel ouvert incluant diverses possibilités d'impression de rapport, d'exportation et d'importation de données sous différents formats. Il peut aussi importer des données 3D fournies par des systèmes d'analyse de mouvements tels que SAGA-3RT,  des mesures de pressions plantaires (footscan) et d'événements temporels (GaitRite, ProtoKinetics,...).,...). Des modules externes peuvent facilement être créés (en matlab, excel, C/C++, .net, ...) pour accroître les possibilités de traitement. Ces multiples techniques d’échanges de données constituent un moyen efficace d’étendre sans limites les possibilités de Movia en fonction des besoins de chaque utilisateur.

haut de la page

PRINCIPALES CARACTERISTIQUES

  • Base de données locales ou sur serveur distant sans frais supplémentaire
  • recherches aisées dans la Base de données
  • capture simultanée de multiples (nombre non limité) sources vidéo (caméras haute vitesse usb2/3/GigE, caméscopes, Webcams,…)
  • capture de trajectoires de marqueurs en 2D et analyse cinématique 2D
  • capture de signaux de capteurs (EMG, Plates-formes de forces, capteurs analogiques quelconques) via des modules d'acquisition National Instruments
  • capture de signaux EMG avec MobiEMG-WL
  • superposition de vecteurs de forces sur vidéo en cours de capture avec des plates-formes de forces
  • configuration rapide des captures grâce à un wizard
  • multiples possibilités de représentation en capture comme en visualisation grâce à un concepteur de vues intuitif
  • logiciel intégré d'analyse des paramètres spatio-temporels de la marche à partir de données cinématiques 3D d'au moins 2 ou 4 marqueurs
  • comparaison de tests même de contenu de types différents >
  • impressions et sorties variées (rapports, vues individuelles,...)
  • exportation des vidéos et des données
  • importation & exportation des différentes définitions, présentations, configurations via XML
  • importation de tests créés avec CameraMix, Ivan, Saga-3, de fichiers C3D, vidéos, footscan, de fichiers d'événements temporels
  • lecteur gratuit

haut de la page

MATERIELS SUPPORTES

  • PC sous Windows 64 bits 10/8.1/8/7sp1
  • MobiEMG-WL (Bluetooth, 16 canaux 2KHz, portée ~100m)
  • Module d'acquisition A/D de National Instruments (USB, PCIe, PCI, wifi)
  • nombre non limité de caméras vidéo:
    • IDS avec interface USB2, USB3, GigEthernet
    • caméscopes HD (1080p50/60) via carte de capture HDMI
    • matériels compatibles DirectShow (caméscopes miniDV (FireWire), webcam, ...)
